Dalam sistem transportasi media korosif di industri kimia, farmasi, dan perlindungan lingkungan, katup gerbang berjajar dan katup globe berjajar adalah dua produk katup anti korosi yang umum. Keduanya memiliki lapisan fluoroplastik untuk ketahanan korosi yang sangat baik, namun berbeda secara signifikan dalam desain struktural, posisi fungsional, dan skenario yang dapat diterapkan. Pemilihan yang tidak tepat dapat mengurangi efisiensi sistem atau bahkan menyebabkan kegagalan peralatan. Artikel ini memberikan perbandingan sistematis di berbagai dimensi untuk membantu Anda membuat keputusan pemilihan yang tepat.
Katup gerbang berlapis dan katup globe berjajar keduanya termasuk dalam keluarga katup tahan korosi berlapis fluoroplastik, diproduksi dengan menerapkan fluoroplastik kinerja tinggi seperti PTFE dan FEP ke rongga badan katup dan bagian yang dibasahi, memanfaatkan kelembaman kimia fluoroplastik untuk menahan media yang sangat korosif. Namun, katup gerbang dan katup globe mewakili dua jenis katup yang berbeda secara mendasar—katup gerbang adalah katup penutup langsung yang membuka atau menutup dengan mengangkat pelat gerbang; katup globe adalah katup penutup paksa yang mengontrol aliran dengan mengangkat cakram yang mengubah arah aliran media. Didirikan pada tahun 1988 dan sebelumnya dikenal sebagai Pabrik Katup Wenzhou Longwan Hongxin, Xiangsong Valve Group Co., Ltd. telah mengumpulkan lebih dari tiga dekade keahlian teknis di sektor katup berjajar, dengan produk yang banyak digunakan dalam industri termasuk petrokimia, farmasi, gas alam, dan perlindungan lingkungan.
I. Perbandingan Prinsip Struktural: Aktuasi dan Aliran Media

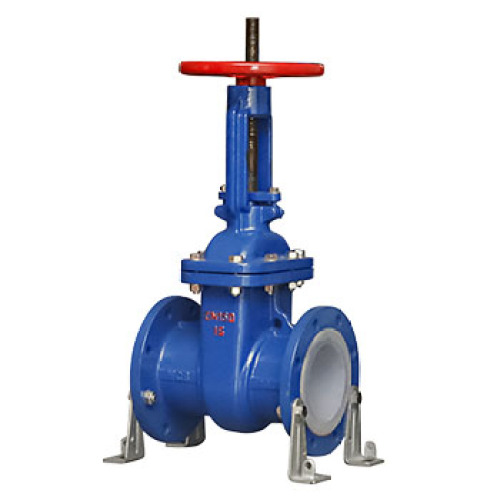

Katup gerbang berjajar memiliki pelat gerbang berbentuk baji yang bergerak secara vertikal di sepanjang garis tengah badan katup melalui batang katup. Pelat gerbang memiliki dua permukaan penyegelan yang membentuk irisan yang sesuai dengan dudukan katup, dengan permukaan penyegelan sejajar dengan arah aliran media. Katup gerbang mengadopsi desain lubang penuh—saat terbuka penuh, media mengalir langsung tanpa hambatan aliran.
Katup globe berjajar dilengkapi cakram (sumbat) yang bergerak secara vertikal di sepanjang garis tengah dudukan katup melalui batang katup. Permukaan penyegelan cakram tegak lurus dengan permukaan penyegelan dudukan, sehingga memerlukan media untuk mengubah arah di dalam badan katup (biasanya dalam jalur “S” atau “Z”), sehingga membentuk struktur segel paksa. Badan katup, batang, dan bagian basah lainnya dilapisi sepenuhnya dengan fluoroplastik untuk memastikan ketahanan terhadap korosi.
II. Perbandingan Posisi Fungsional: On-Off vs. On-Off + Regulasi
Katup gerbang berjajar terutama diposisikan sebagai katup penutup, cocok untuk aplikasi terbuka penuh atau tertutup penuh. Selama pengoperasian, permukaan perapat mengalami gesekan geser relatif—pengoperasian yang sering dapat menyebabkan keausan segel. Oleh karena itu, katup gerbang tidak direkomendasikan sebagai katup pengatur; pembukaan sebagian membuat permukaan segel terkena aliran media berkecepatan tinggi, sehingga mempercepat kerusakan.
Katup globe berjajar melayani fungsi penutup dan pengaturan aliran. Karena pergerakan cakram sebanding dengan laju aliran, katup globe memungkinkan kontrol aliran yang relatif tepat. Struktur segel paksanya memastikan kinerja penyegelan yang sangat baik dalam posisi tertutup, menjadikannya sangat cocok untuk aplikasi yang memerlukan pengoperasian sering atau pengaturan aliran.
AKU AKU AKU. Perbandingan Resistansi Aliran dan Penurunan Tekanan: Pengorbanan
Katup gerbang berjajar memiliki desain lubang penuh dengan aliran lurus dan hambatan aliran minimal—dapat diabaikan—sehingga cocok untuk jaringan pipa jarak jauh yang sensitif terhadap penurunan tekanan atau sistem perpipaan berdiameter besar.
Katup globe berjajar memerlukan media untuk mengubah arah di dalam badan katup, sehingga menghasilkan jalur aliran yang relatif berliku, hambatan aliran yang lebih tinggi, dan penurunan tekanan yang jauh lebih besar dibandingkan dengan katup gerbang. Namun, dalam aplikasi yang memerlukan pengaturan aliran atau kontrol pelambatan, karakteristik ini menjadi keuntungan—katup globe menawarkan presisi pengaturan yang lebih baik.
IV. Ketentuan yang Berlaku dan Rekomendasi Pemilihan
| Dimensi Perbandingan | Katup Gerbang Berjajar | Katup Globe Berjajar |
|---|
| Fungsi Utama | Mematikan (buka/tutup penuh) | Shutoff + Pengaturan Aliran |
| Resistensi Aliran | Minimal (bore penuh) | Lebih tinggi (perubahan arah) |
| Aplikasi Khas | Pipa panjang, diameter besar, persyaratan penurunan tekanan rendah | Pengaturan aliran, pengoperasian yang sering, diameter kecil |
| Kinerja Penyegelan | Kekuatan penyegelan baji | Segel paksa membaik seiring dengan penutupan |
Produk inti Grup Katup Xiangsong mencakup katup gerbang berjajar (model Z41F46, dll.) dan katup globe berjajar (model J41F46, dll.), diproduksi dengan kepatuhan ketat terhadap standar nasional GB/JB dan standar internasional termasuk ANSI, API, JIS, dan DIN.
Saran Visual: Masukkan diagram perbandingan struktural katup gerbang berjajar dan katup globe berjajar untuk menyorot konstruksi internal dan perbedaan aliran media.
Katup gerbang berjajar dan katup globe berjajar, meskipun keduanya termasuk dalam keluarga katup berjajar, memiliki posisi fungsional dan skenario penerapan yang berbeda. Untuk pemilihan: jika penutup media, hambatan aliran rendah, dan diameter besar merupakan persyaratan utama, katup gerbang berjajar adalah pilihan yang lebih baik; jika pengaturan aliran, pengoperasian yang sering, atau pemipaan berdiameter kecil diperlukan, katup globe berjajar lebih cocok. Memanfaatkan keunggulan industri dari “Kampung Halaman Katup dan Pompa Tiongkok,” Xiangsong Valve Group Co., Ltd. berkomitmen untuk menyediakan katup tahan korosi berkualitas tinggi dan dukungan teknis seleksi profesional kepada klien global.
