Dalam sistem pengangkutan media korosif di industri kimia, farmasi, dan perlindungan lingkungan, katup periksa merupakan komponen penting yang mencegah aliran balik media dan melindungi peralatan sistem. Katup periksa berjajar, dengan ketahanan terhadap korosi yang sangat baik dan fungsi non-balik yang andal, telah menjadi pilihan standar untuk aplikasi yang sangat korosif. Namun, pemilihan katup periksa melibatkan faktor-faktor seperti karakteristik media, posisi pemasangan, dan jenis katup—pemilihan yang tidak tepat dapat menyebabkan kegagalan katup atau bahkan kecelakaan sistem. Artikel ini memberikan panduan pemilihan sistematis yang mencakup faktor-faktor utama dan pertimbangan pemasangan.

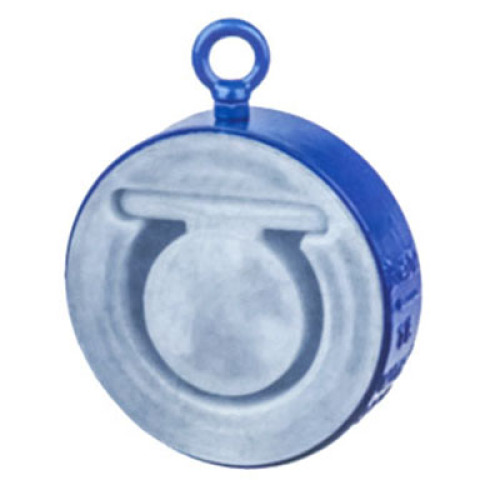

Katup periksa berjajar, juga dikenal sebagai katup periksa berlapis fluoroplastik, adalah katup yang secara otomatis membuka dan menutup cakramnya berdasarkan aliran media untuk mencegah aliran balik. Teknologi intinya melibatkan penerapan fluoroplastik seperti PTFE ke rongga badan katup dan bagian yang dibasahi, memanfaatkan kelembaman kimia fluoroplastik untuk menahan media yang sangat korosif. Didirikan pada tahun 1988 dan sebelumnya dikenal sebagai Pabrik Katup Wenzhou Longwan Hongxin, Xiangsong Valve Group Co., Ltd. telah mengumpulkan lebih dari tiga dekade keahlian teknis di sektor katup berjajar, dengan produk inti meliputi katup gerbang berjajar, katup globe berjajar, katup bola berjajar, katup kupu-kupu berjajar, katup diafragma berjajar, dan katup periksa berjajar. Pemilihan dan pemasangan yang tepat adalah kunci untuk memastikan pengoperasian katup periksa berjajar yang andal dalam jangka panjang.
I. Tentukan Jenis Katup: Pilih Berdasarkan Ruang Pemasangan dan Kondisi Pengoperasian
Katup periksa berjajar terutama diklasifikasikan menjadi katup periksa ayun berjajar dan katup periksa angkat berjajar (tipe bola) berdasarkan strukturnya. Katup periksa ayun dilengkapi cakram yang berputar di sekitar pin pivot, menawarkan hambatan aliran yang lebih rendah dan sesuai dengan pipa berdiameter besar. Katup periksa angkat dilengkapi cakram yang bergerak secara vertikal di sepanjang garis tengah katup, memberikan kinerja penyegelan yang lebih baik dengan mengorbankan hambatan aliran yang lebih tinggi, sesuai dengan aplikasi dengan diameter kecil atau persyaratan penyegelan tinggi. Pemilihan harus mempertimbangkan diameter pipa, ruang pemasangan, dan persyaratan penyegelan secara komprehensif.
II. Pencocokan Karakteristik Media: Menyeimbangkan Suhu dan Korosivitas
Lapisan fluoroplastik pada katup periksa berjajar (FEP, PFA, PTFE, dll.) dapat menahan berbagai konsentrasi asam klorida, asam sulfat, asam nitrat, aqua regia, asam organik, dan oksidator kuat. Namun, kisaran suhu media memerlukan perhatian khusus—lapisan FEP cocok untuk suhu -50°C hingga 150°C; Lapisan PFA bisa mencapai hingga 180°C. Melebihi batas ini dapat menyebabkan pelunakan dan deformasi lapisan. Tim teknis Xiangsong Valve dapat merekomendasikan bahan pelapis yang sesuai berdasarkan kondisi pengoperasian pelanggan.
AKU AKU AKU. Peringkat Tekanan dan Konfirmasi Diameter
Katup periksa berjajar biasanya memiliki peringkat tekanan PN10~PN25/Kelas 150 dan rentang diameter mencakup DN15~DN350. Pemilihan harus memastikan bahwa tekanan pengoperasian sistem berada dalam kisaran nilai katup, dan kondisi tekanan negatif harus dihindari—jika tidak, lapisan pelapis dapat ditarik keluar atau terlepas, sehingga menyebabkan kegagalan katup.
IV. Orientasi dan Posisi Pemasangan: Detail Penting yang Tidak Boleh Diabaikan
Katup periksa berjajar memiliki persyaratan arah—selalu pastikan tanda arah aliran pada badan katup cocok dengan arah aliran pipa. Katup periksa ayun biasanya memerlukan pemasangan horizontal, dengan sumbu poros cakram berada pada posisi horizontal untuk memastikan penutupan yang tepat karena gravitasi. Katup pengangkat harus dipasang secara vertikal, dengan cakram bergerak secara vertikal. Posisi pemasangan harus berada di outlet pompa atau outlet peralatan yang memerlukan pencegahan aliran balik.
V. Tindakan Pencegahan Pemasangan
Sebelum pemasangan, verifikasi bahwa model katup, diameter nominal, dan peringkat tekanan memenuhi persyaratan desain;
Jika permukaan penyegelan flensa pipa penghubung terbuat dari logam, gasket penyegelan fluoroplastik harus ditambahkan untuk mencegah kebocoran;
Jangan gunakan roda tangan atau batang katup untuk mengangkat selama pemasangan agar tidak merusak lapisan lapisan;
Selama pengujian tekanan setelah pemasangan, katup harus dalam posisi terbuka penuh.
Saran Visual: Masukkan diagram struktural atau foto pemasangan katup periksa berjajar yang menyoroti persyaratan konstruksi dan orientasi internalnya.
Memilih katup periksa berjajar yang tepat memerlukan pertimbangan komprehensif mengenai jenis katup, suhu media dan korosifitas, peringkat tekanan, dan orientasi pemasangan, serta kepatuhan yang ketat terhadap spesifikasi pemasangan. Memanfaatkan keunggulan industri dari “Kampung Halaman Katup dan Pompa Tiongkok,” Xiangsong Valve Group Co., Ltd. berkomitmen untuk menyediakan katup tahan korosi berkualitas tinggi dan dukungan teknis seleksi profesional kepada klien global, membantu memastikan pengoperasian proyek mereka yang aman dan efisien dalam jangka panjang.
